產品特點:
SK-GXI光學硬管內窺鏡是利用光學成像加視頻成像的原理進行圖象傳輸的,傳光束將冷光源發出的光打到被檢物體上,通過物鏡、目鏡、光學接口的光學傳輸將圖像傳到CCD感光面上,再經一系列的電路處理,最后將圖像呈現在顯示屏上。由于CCD在探頭的后面,因此內窺鏡的外徑就可以做的很細,該種型號的內窺鏡是專為檢查空間狹小而細長的部位而設計的。其外型小巧精致,觀察效果非常理想。
技術參數:
1、 視場角:60°
2、 視向角: 可選(0°,30°,70°,90°)
3、 插入部直徑:Φ2.7~8mm
4、 插入部長度:60~300mm可選
5、 插入管材質:不銹鋼
6、 接口焦距:f=22mm
7、 攝像頭:SONY 1/3″CCD 44萬像素
8、 顯示方式:8″高清高亮液晶屏
9、 照明方式:氙燈冷光源(亮度可調)
10、氙燈:DC24V 50W

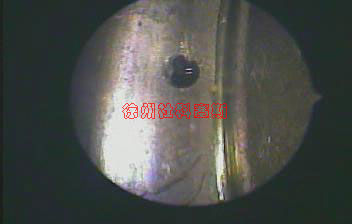

檢測圖片:
用途范圍:
主要應用與小而深的交錯孔、盲孔端面以及細長管內壁等空間狹小而細長的部位的檢查,如油泵油嘴行業中,噴油器內部交錯孔處有無毛刺以及交錯孔位置的誤差的檢查;油嘴中壓力室的光潔度以及噴孔邊緣毛刺的檢查;飛機輸油管端口的檢查等。該種類型的內窺鏡已廣泛的應用與油泵油嘴、航空航天、精密設備、刑偵、考古、海關等行業。
